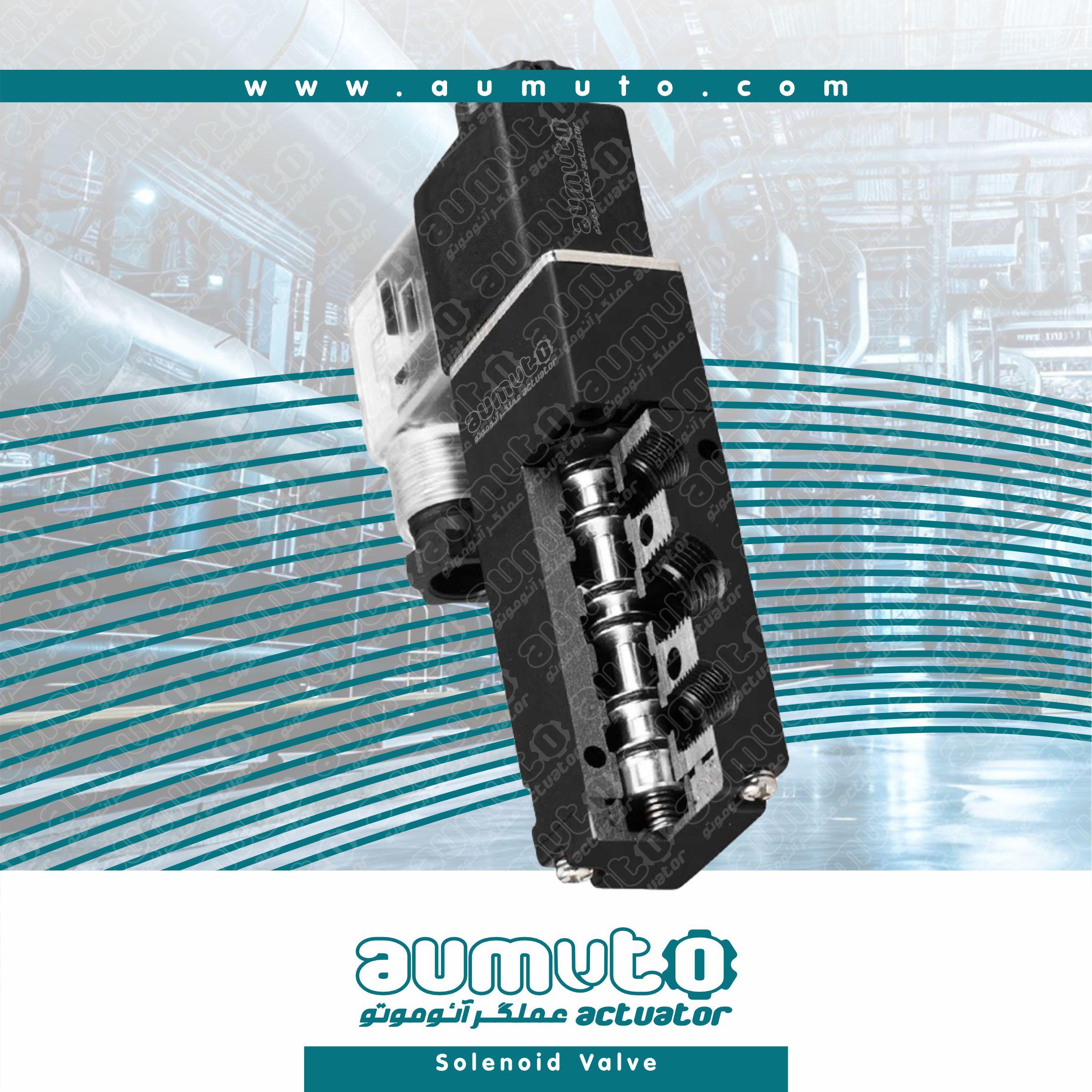

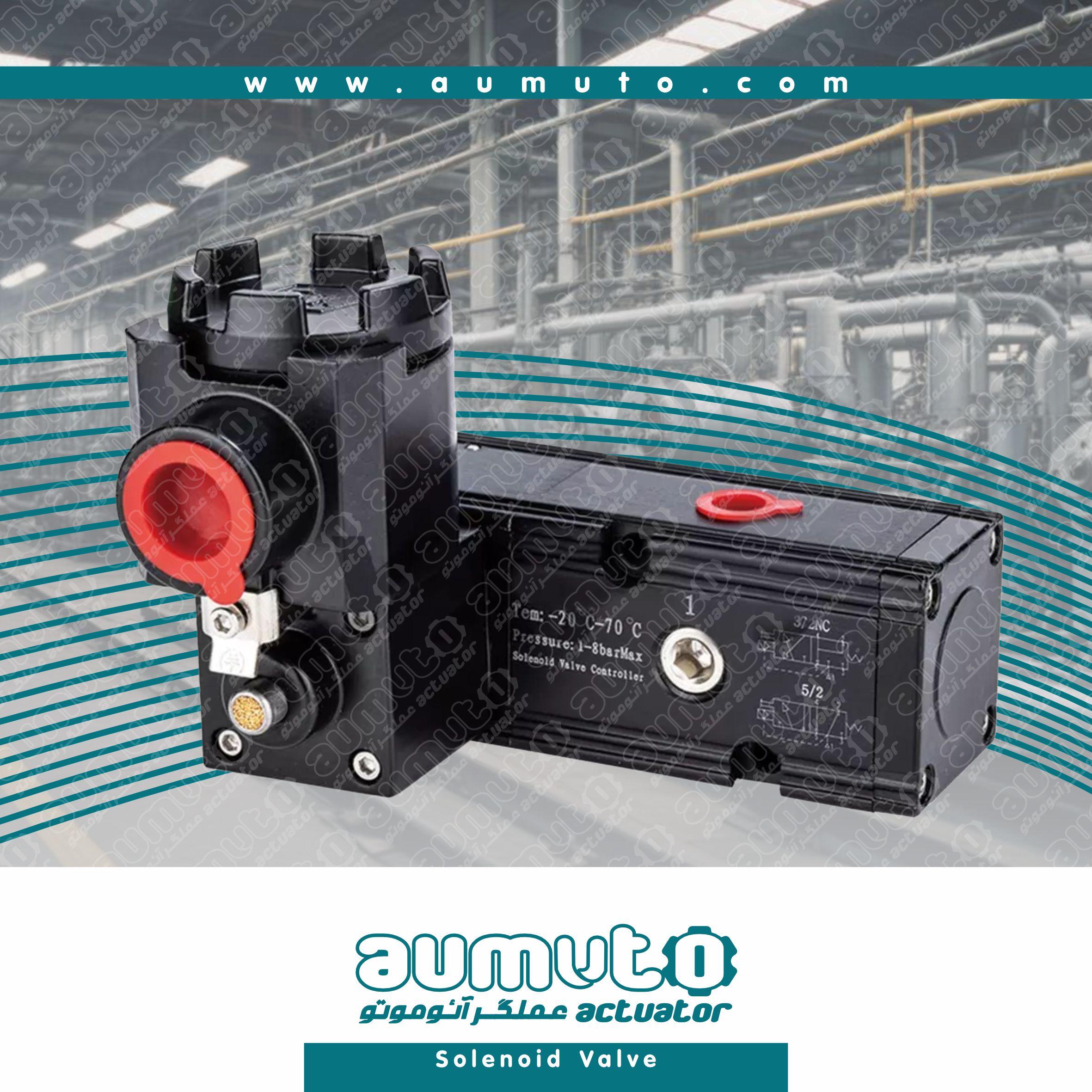

سلونوئید ولو – شیر برقی نامور (Solenoid Valve)

• • بوبین:بوبین نامورهای آئوموتو که سیم پیچ را درون خود جای داده است، وظیفه دریافت انرژی الکتریکی و تبدیل آن به نیروی محرک مکانیکی را بر عهده دارد.
  • بدنه: قسمت تماماً مکانیکی سلونوئید ولو که شفت محرک شیر برقی، درون آن قرار دارد و  وظیفه گرفتن دستور از بوبین و دریافت نیروی باد و انتقال آن به عملگر را عهده دار است.
  • سلونوئید ولوهای آئوموتو از دو بخش اصلی بدنه و بوبین تشکیل شده است.

به طور کلی، تجهیز نامور از نظر کارکرد و ساختار ظاهری در دو مدل پنج به دو (5 به 2) و سه به دو (3 به 2) با توجه به عملکرد اکچویتور پنوماتیک مورد استفاده قرار می گیرند؛

نامور های پنج به دو: به زبان ساده در واقع بیانگر آن است که نامور دارای پنج حفره است که سه حفره به عنوان ورودی و دو حفره به عنوان خروجی در نظر گرفته شده است این مدل از سلونوئید ولوها به طور معمول روی اکچویتورهای بدون فنر  یا دبل اکتینگ (Double Acting) بسته می شوند و  سبب باز یا بسته شدن اکچویتور می شود.

نامور های سه به دو: این شیر برقی دارای سه حفره است که یک حفره آن ورودی هوا و دو حفره آن خروجی محسوب می شود و اغلب بر روی اکچویتورهای فنر برگشت یا سینگل اکتینگ (Single Acting) بسته می شود.

• ولتاژ  بوبین: بوبین نامورهای آئوموتو با توجه به تفاوت در نوع ولتاژ سیستم برقی در دو ولتاژ  220VAC و 24VDC عرضه می شوند.

• سایز بدنه: با توجه به اختلاف سایز در اکچویتورهای پنوماتیک، (32 الی 400) نامورهای آئوموتو هم بدین جهت در دو سایز 210 و 310 به فروش می رسد.

نامورهای سایز  210 که بدنه کوچکتری نسبت به سایز بدنه نامورهای 310 هستند تنها برای اکچویتورهای سایز 32 و 42 که کوچکترین و ارزان ترین مدل های اکچویتور پنوماتیک آئوموتو هستند، مورداستفاده قرار می گیرند.نامور سایز 310  نیز برای اکچویتورهای سایز 52، 63، 75، 83، 92، 105، 125، 140، 160، 190، 210، 240، 270، 300، 350، 400 به کار گرفته می شوند.
