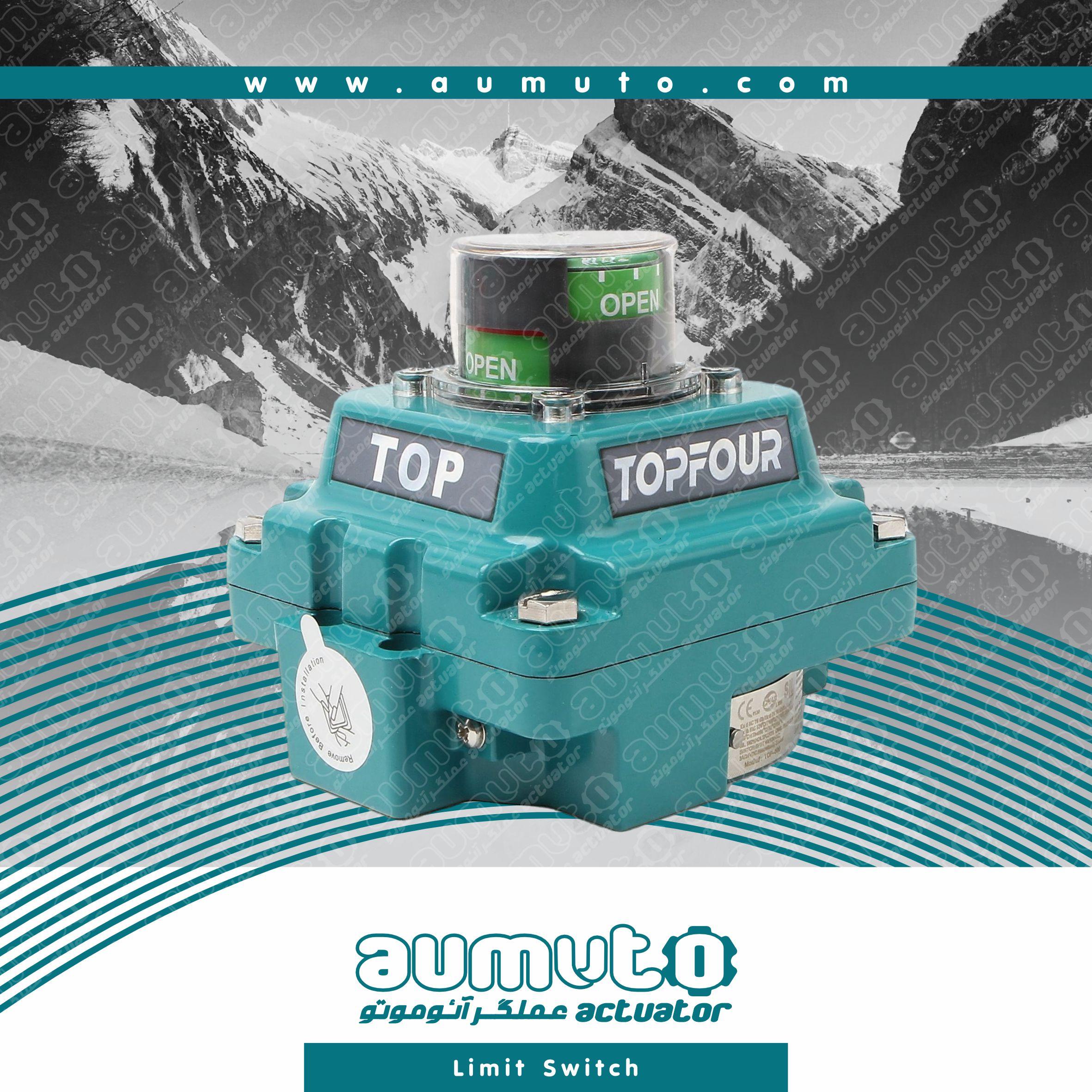

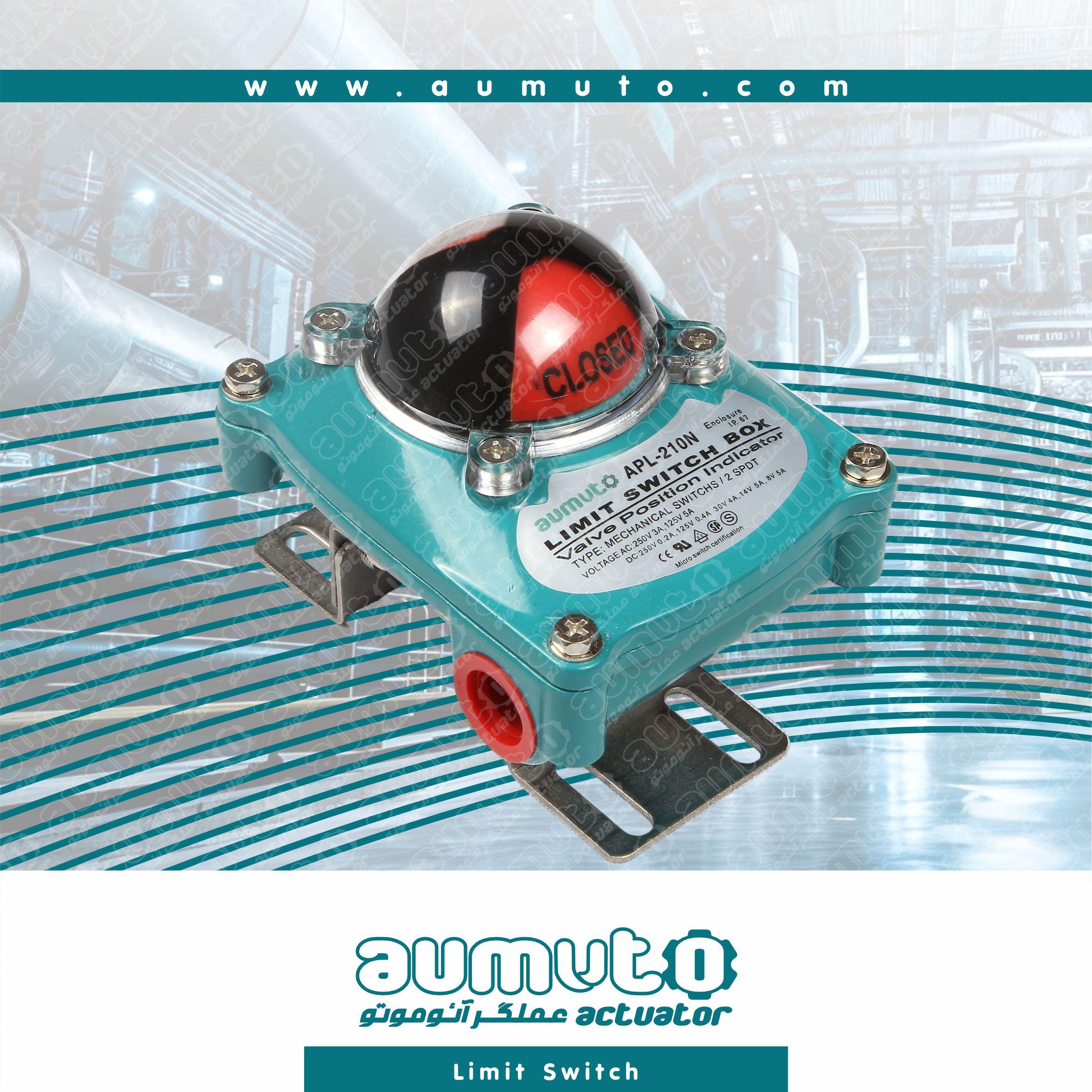

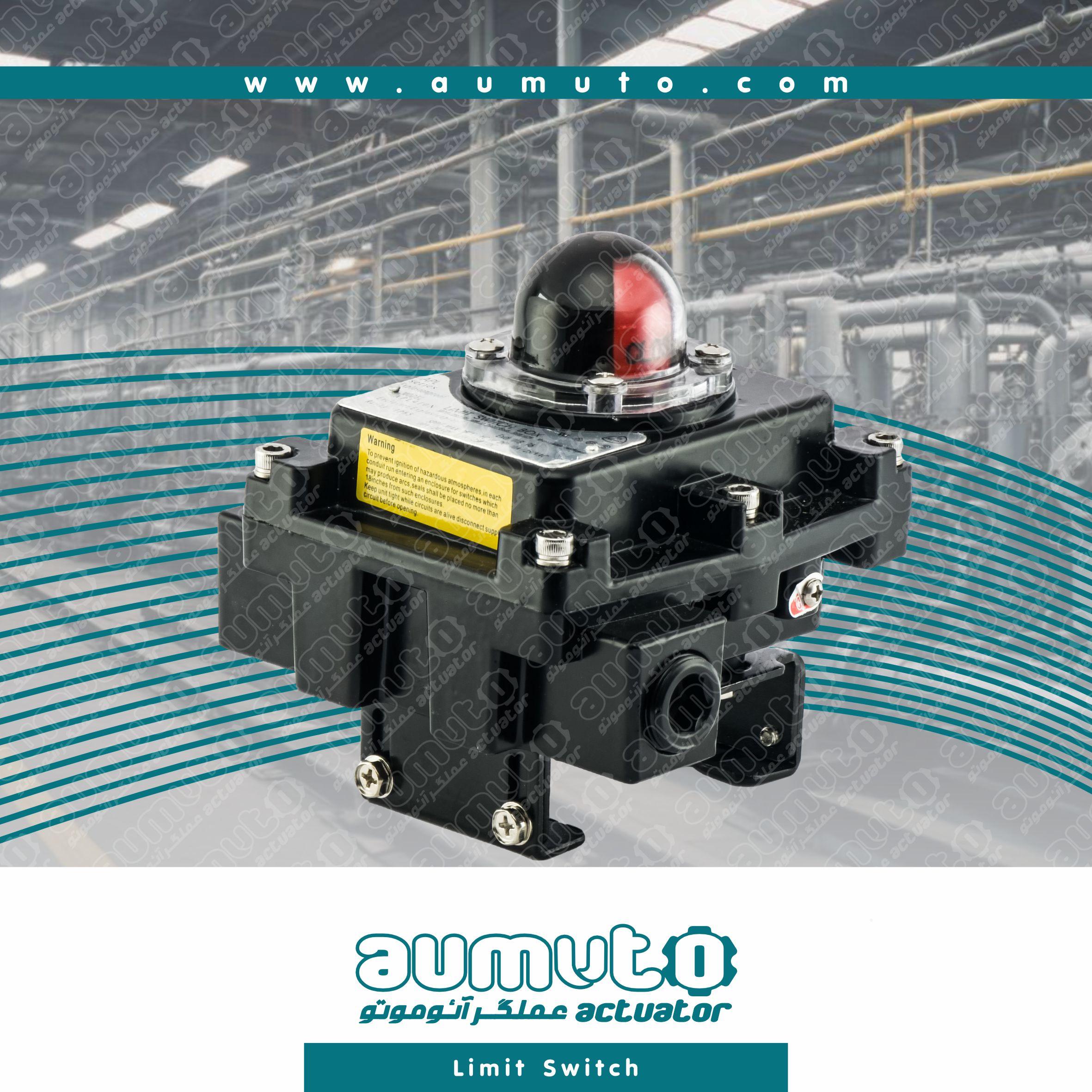

لیمیت سوئیچ (Limit Switch)
لیمیت سوئیچ (Limit Switch) یا کلید محدودکننده یک حسگر مکانیکی است که برای تشخیص موقعیت شیر، دریچه و یا دمپر و یا پایان یک حرکت استفاده می‌شود. به عبارت ساده‌تر، سوئیچ لیمیت مانند یک نگهبان عمل می‌کند و به سیستم اعلام می‌کند که یک حرکت به پایان رسیده است این سوئیچ‌ها به طور گسترده‌ای در سیستم‌های اتوماسیون صنعتی، به‌ویژه در سیستم‌های پنوماتیک، برای کنترل دقیق حرکت اکچویتورها (مانند عملگر های پنوماتیکی) استفاده می‌شوند.
لیمیت سوئیچ چگونه عمل می کند
سوئیچ لیمیت از یک بخش مکانیکی (اهرم، رولر یا دکمه) و یک بخش الکتریکی (کلید) تشکیل شده است. هنگامی که یک شیء با بخش مکانیکی سوئیچ تماس پیدا می‌کند، کلید الکتریکی فعال شده و یک سیگنال الکتریکی تولید می‌کند. این سیگنال می‌تواند برای کنترل سایر تجهیزات، مانند موتورها، شیرهای پنوماتیکی و PLCها استفاده شود.
انواع لیمیت سوئیچ
لیمیت سوئیچ‌های در انواع مختلفی طراحی می‌شوند که هر کدام برای کاربرد خاصی مناسب هستند:
- لیمیت سوئیچ رولری: برای تشخیص حرکت خطی
- لیمیت سوئیچ اهرمی: برای تشخیص حرکت خطی یا زاویه‌ای
- لیمیت سوئیچ فشاری: برای تشخیص فشار بر روی یک دکمه
- لیمیت سوئیچ مغناطیسی: برای تشخیص بدون تماس
- لیمیت سوئیچ چرخشی: برای تشخیص موقعیت شفت‌های چرخشی
کاربردهای لیمیت سوئیچ
- کنترل حرکت سیلندرهای پنوماتیکی : جلوگیری از حرکت بیش از حد سیلندر و برخورد آن با سایر اجزا.
- تشخیص موقعیت قطعات: اطمینان از قرارگیری قطعات در موقعیت دقیق خود.
- فعال‌سازی توالی عملیات: شروع یا توقف یک عملیات بر اساس موقعیت یک قطعه.
- ایمنی: جلوگیری از حوادث ناشی از حرکت‌های غیرمنتظره.
- کنترل کیفیت: اطمینان از تکرارپذیری و دقت فرآیندها.
نکات مهم در انتخاب لیمیت سوئیچ
- نوع حرکت: خطی، دورانی یا ترکیبی
- محیط کار: دما، رطوبت، گرد و غبار
- نوع سیگنال خروجی: نوری، الکتریکی یا پنوماتیکی
- نیروی عملگری: نیروی مورد نیاز برای فعال کردن سوئیچ
- نوع اتصال: پیچ، براکت یا سایر روش‌ها
مزایای استفاده از لیمیت سوئیچ
- سادگی و قابلیت اطمینان: طراحی ساده و عملکرد قابل پیش‌بینی.
- دوام بالا: مقاومت در برابر شرایط سخت محیطی.
- تنوع بالا: مناسب برای طیف گسترده‌ای از کاربردها.
- هزینه مناسب: قیمت مقرون‌به‌صرفه نسبت به سایر سنسورها.
ارتباط لیمیت سوئیچ با سایر اجزای سیستم پنوماتیک
لیمیت سوئیچ معمولاً به عنوان یک ورودی به یک PLC یا کنترلر اکچویتور قابل برنامه‌ریزی متصل می‌شود. PLC سیگنال دریافتی از سوئیچ لیمیت را پردازش کرده و دستورات لازم را به سایر اجزای سیستم، مانند شیرهای پنوماتیکی و موتورها، ارسال می‌کند.به طور خلاصه، سوئیچ لیمیت یک عنصر اساسی در سیستم‌های پنوماتیک است که برای کنترل دقیق حرکت و موقعیت اجزا استفاده می‌شود. با انتخاب و نصب صحیح سوئیچ لیمیت، می‌توان عملکرد سیستم را بهبود بخشیده و از بروز مشکلات و خرابی‌ها جلوگیری کرد.
